[分享]管道散热量解析,正确使用电伴热保温系统

发布于:2017-01-02 15:26来源:安邦电伴热带 作者:电伴热带厂家点击:

电伴热选型时会根据现场环境温度及管道介质温度要求进行选型设计,对于电伴热系统管道安装更是非常讲究,电伴热的安装需考虑到散热量进行计算安装,计算步骤如下:

一、确定被伴热管道的工艺参数:

电伴热系统安装前,需要根据现场的实际情况和要求,计算、设计相关防冻保温方案。要正确设计出准确的方案,需要各项参数支持。被伴热介质的维持温度Tw,管道直径d,罐体表面积S,保温材质与厚度δ,电伴热带使用地区最低环境温度(Th),安装环境(如:埋入地的管道,在室内,还是室外等)。算出管道中的介质需要维持的温度(Tw),与伴热带使用地区环境最低温度(Th)的差,用△T表示,公式为:△T=Tw-TH。

二、被伴热管道的散热量计算:

管道散热量计算公式:Q=q×f×e×h
Q:表示管道需求的伴热量
q:表示基准单位的管道散热量(根据保温材料厚度、温差、管道尺寸等参数,查下表1-1)
f:表示保温材料修正系数(查下表1-2)
e:表示管道材料修正系数(查下表1-3)
h:表示环境条件修正系数(查下表1-4)

三、管道伴热量计算示例:

化学介质输送(不锈钢)管道,管径为4",聚氨酯泡沫塑料外保温层厚度为20mm,管道中的化学介质需要维持温度为15℃,冬季最低气温是-25℃,室外环境平均风速为15m/s,计算每米管道的热损失。

△T=Tw-TH=15℃-(-25℃)=40℃

查下表1-1:管径(d)为4",外保温层厚度20mm,温差△T=40℃,查表得q=33w/m

查下表1-2:保温层材质为聚氨酯泡沫塑料,其保温系数f=0.67

查下表1-3:室外环境平均风速为15m/s的修正系数是:h=1.15

将以上各项参数代入公式(Q=q×f×e×h):Q=33×0.67×0.9×1.15;计算得出被伴热管道需要的伴热量为:Q=22.88w/m。

例如:将Q=22.88w/m乘以阀体的热损失倍数即可。

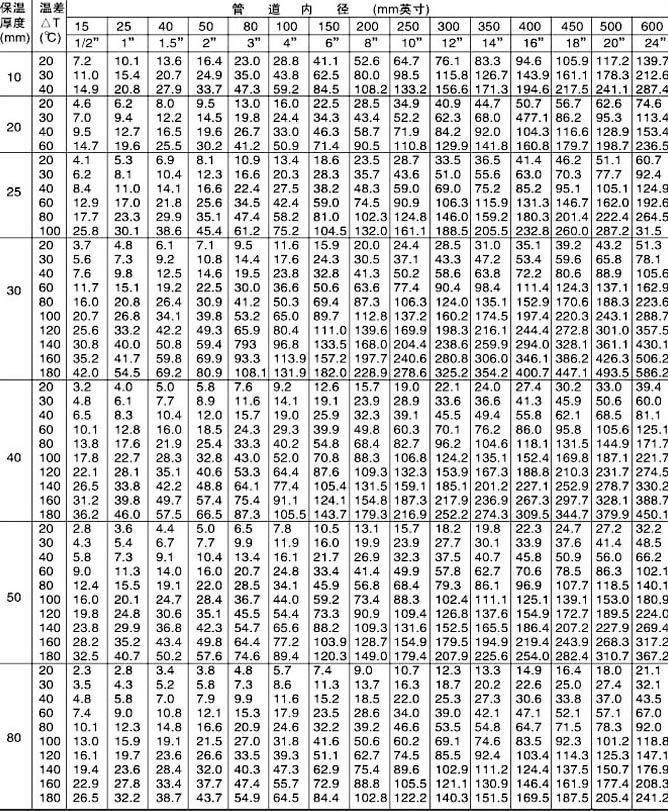

保温材料厚度、温差、管道尺寸等参数,表1-1

保温材料修正系数表1-2

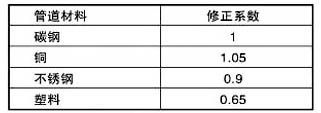

管道材料修正系数表1-3

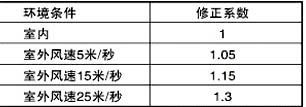

环境条件修正系数表1-4
