[最新]恒功率电伴热带 DB34/T 1497-2011

发布于:2017-01-02 15:52来源:安邦电伴热带 作者:电伴热带厂家点击:

恒功率电伴热带 DB34/T 1497-2011
标准号:DB34/T 1497-2011
2011年10月25 发布
2011年11月25 实施
安徽省质量技术监督局 发布

本标准按照GBIT 1. 1-2009给出的规则起草。
本标准主要起草人:巫志、夏海龙、苏敏。



恒功率电热带(CvnStant Watt Heating Cable)



1、范围
    术标准规定了恒功率电伴热带的术语和定义、规格型号、要求、试验方法、检验规则、包装、运输和贮运。
    本标准适用于额定电压380V及以下的恒功率电热带。
2、规范性引用文件
    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
    GB/T 1234 高电阻电热合金
    GB/T 2406.1 塑料 用氧指数法则定燃烧行为 第一部分:导则
    GB/T 2406.2 塑料 用氧指数法则定燃烧行为 第二部分:室温试验
    GB/T 2900.10 电工术语 电缆
    GB/T 2951.11 电缆和光缆绝缘和护套材料通用试验方法 第11部分:通用试验方法 厚度和  外形尺寸测量 机械性能试验
    GB/T 2951.12 电缆和光缆绝缘和护套材料通用试验方法 第12部分:通用试验方法 热老化试验方法
    GB/T 2951.14 电缆和光缆绝缘和护套材料通用试验方法 第14部分:通用试验方法——低温试验
    GB/T 2951.21 电缆和光缆绝缘和护套材料通用试验方法 第21部分:弹性体混合料专用试验方法——耐臭试验——热延伸试验——浸矿物油试验
    GB/T 2951.31 电缆和光缆绝缘和护套材料通用试验方法 第31部分:聚氯乙烯混合料专用试验方法——高温压力试验——抗开裂试验
    GB/T 3048.5 电线电缆电性能试验方法 第5部分:绝缘电阻试验
    GB/T 3048.8 电线电缆电性能试验方法第8部分:交流电压试验
    GB/T 3048.9 电线电缆电性能试验方法第9部分:绝缘线芯火花试验
    GB 3836.1  爆炸性环境 第1部分:设备 通用要求
    GB/T 3956 电缆的导体
    GB/T 34910 镀锡圆铜线
    JB/T 8137.1 电线电缆交货盘 第1部分:一般规定
3、术语和定义
    下列术语和定义适用于本文件。
3.1 恒功率电热带
    电源母线为多根平行绝缘铜线,在绝缘层中间缠绕电热线,并将该电热丝每隔一定距离(即”发热节长“)与母线连接,形成连续并联电阻。母线通电后,各并联电阻发热,因而形成了一条连续的加热带。
3.2标称功率
    恒功率电热带在10℃环境温度下测出的每米发热功率。
3.3最高表面温度
    绝热条件下测得的,通电状态下恒功率电热带表面能够达到且不在升高的温度
3.4最高承受温度
    恒功率电热带功能和结构受到损坏并且不能在恢复的外界温度。
3.5最高维持温度
    在一定保温条件下,恒功率电热带通电时,能够使电伴热系统保持(或保持一段时间)的最高温度。
3.6有关实验的术语和定义
3.6.1例行实验
    由制造方在成品电热带的所有制造长度上进行的试验,以检验所有电热带是否符合规定要求。
3.6.2抽样试验
    由制造方按规定的频度,在成品电热带试样上或在取自成品电热带的某些部件上进行的试验,以检验电热带是否符合规定要求。
3.6.3型式试验
    按一般商业原则对木规范所包含的一种类型电热带在供货前所进行的实验。以证明电热带具有能满足预期使用条件的良好性能。
    注:该实验的特点是:除非电热带材料,设计或制造工艺的改变电热带的特性,试验做过以后就不需要重做。
4、规格与型号
4.1产品命名
应按照图1要求





恒功率电伴热带结构说明



图1:产品命名表示方法
    示例1:绝缘材料为205℃氟塑料,额定电压220V,2芯,每米功率30W的加强型单相恒功率电热带。表示为:CWH2-J-30-205℃
    示例2:绝缘材料为205℃氟塑料,额定电压380V,3芯,每米功率40W的普通型三相恒功率电热带。表示为:CWH3-40-205℃

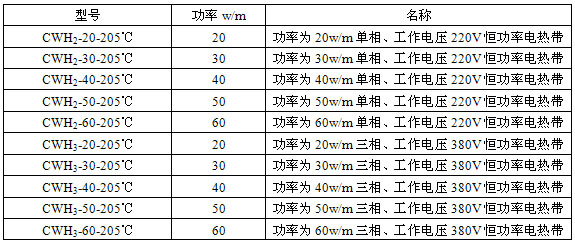

4.2型号
应符合表1要求





恒功率电伴热带技术参数表

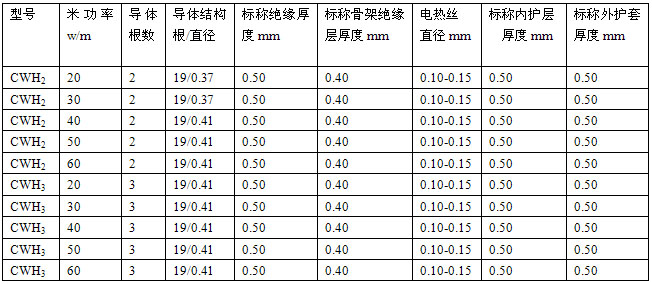

4.3规格
应符合表2要求







5、要求
5.1导体
    导体应符合GB/T4910标准要求,其结构应符合表2的规定。
5.2绝缘线芯
5.2.1绝缘材料
    应为聚全氟乙丙烯(FEP)、可熔性聚四氟乙烯(PFA)或其它类似的氟塑料,性能符合表3的规定。

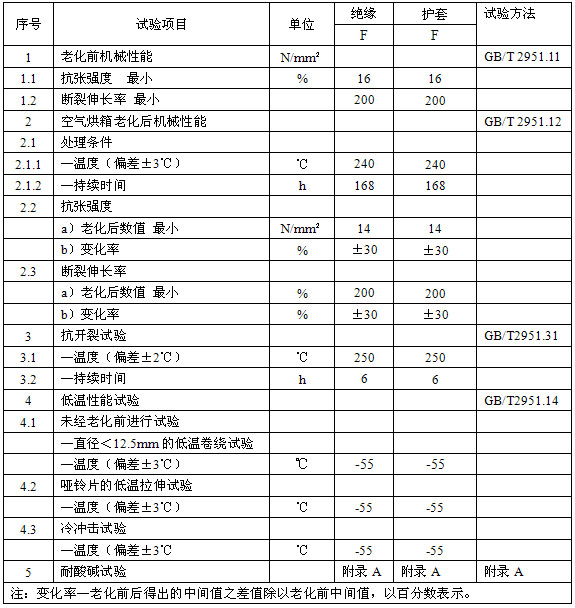

表3绝缘护套物理机械性能
