[荐]智能温控伴热电缆原理及结构

发布于:2017-01-02 16:04来源:安邦电伴热带 作者:电伴热带厂家点击:

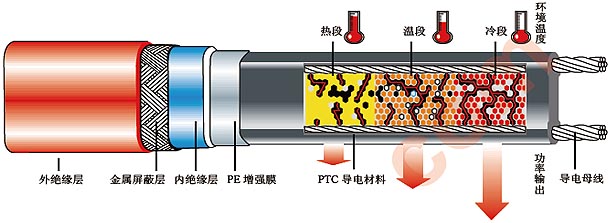

一、智能温控电伴热带(伴热电缆)自控原理及结构
热段:电流通过最少,输出功率最低
温段:电流通过较少,输出功率降低
冷段:电流通过多,输出功率高



智能温控电伴热带结构图


1、智能温控伴热电缆由导电塑料和两根平行母线外加绝缘层构成,由于这种平行并联结构,所有伴热电缆均可以在现场(一定范围内)任意剪断,任意连接,不得超过规定最大使用长度。(如设计到超长管道的安装方便,可采用公司生产的加长型温控伴热电缆)
2、的导电塑料加导电碳粒构成,当给供电母线通电时,碳粒就在两条供电母线之间形成电路。
3、在每根伴热电缆内,母线之间的电路数随温度的影响而变化,当伴热电缆周围的温度变冷时,导电塑料产生微分子的收缩而使碳粒连接形成电路,电流流经这些电路,使伴热电缆发热。
4、当温度升高时,导电塑料产生微分子的膨胀,碳粒渐渐分开,引起电路中断,电阻上升,伴热电缆自动减少功率输出。
5、当周围温度变冷时,塑料又回复到微分子收缩状态,碳粒相应连接起来形成电路,伴热电缆发热功率又自动上升。
6、由于自调控伴热电缆的温度是自动调节的,故具有其它伴热电缆所没有的优点,它不会引起温度过高而损伤电缆本身。安装时允许多次交叉重叠而无高温过热点及烧毁之虑。

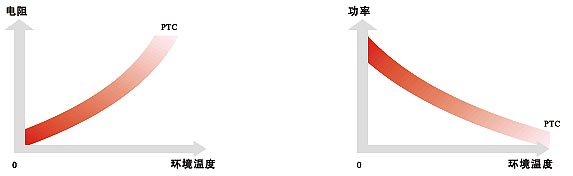

二、智能温控电伴热带曲线图



智能温控电伴热带曲线图



智能温控伴热电缆随温度变化的情况:温度上升时,电阻增加,功率(电流)减小;温度下降时,电阻减小,功率(电流)增大。

本文地址:http://www.abdq99.com/news/hy/711.html
