[最新]安邦发热电缆地暖远程控制方案(请勿转载)

发布于:2017-01-02 16:13来源:安邦电伴热带 作者:电伴热带厂家点击:

方案背景:
发热电缆现今在我国是一种较为主流的采暖方式,它的优点包括 温度分布均匀,节省用户空间等等。但发热电缆也有其不够完美的地方,例如对调节温度的时间要求较高,往往需要几十分钟,相比较中央空调等等采暖方式并没有优势。鉴于此,发热电缆的远程控制方案也有其市场的需求。



方案介绍:
我公司推出的这套发热电缆远程控制方案,可以很好的解决其时间问题。用户在拥有WIFI/3G 网络的情况下,可以通过android/ios 系统的智能手机或者平板电脑远程控制发热电缆的,在回到家的同时,享受到最舒适的温度。方案大致上可以分为硬件模块以及软件模块。



控制终端:

1、本地控制
2、台式、笔记本电脑远程控制
3、智能手机、平板电脑控制

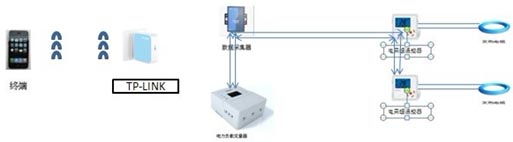

系统结构框图



一、硬件模块
硬件模块主要包括:网络型温控器 网络型电力负载定量器  数据采集器  无线路由器  控制终端(智能手机或平板电脑)
1、网络温控器
a) 开关机,与功率分配器协同实现功率分配功能。
b) 编程制热与实时制热(编程设4时段,12345同设,6、7单设)。
c) 温度校准。
d) 恢复出厂设置。
e) 时间功能、控温方式(室温5-35℃、地温10-75℃、双控可选)。
f) 带485通讯用于控制发热电缆的状态,用过485通讯线发送数据给数据采集器,同时可以接受数据采集器发送的指令
2、功率分配器
a) 开关机,与温控器协同实现功率分配功能。
b) 参数调整(设定功率调配限值-电流A)。
c) 时间功能。
d) 恢复出厂设置。
e) 短信或互联网远程控制(可通过功率分配器指定开启、关闭某个或某些温控器)。
f) 加密锁(可远程锁死系统不工作)
1、 功率分配器与温控器的协同
a) 功率分配器受电话远程控制系统控制,可实现远程开关系统。
b) 功率分配器控制温控器末端系统,功率分配器故障温控器(不超3秒内)停止加热工作。
c) 温控器采用安邦系列产品应用结构进行设计。
d) 多个温控器在同时启动时,功率分配器应延时(不小于3秒)分开接入各个温控器控制的加热系统。
e) 温控器接入优先级别可调,工作参数(按电流值计)可预置,利于系统的智能分配工作。
f) 温控器与功率分配器协同检测,故障时显示代码。
3、数据采集器
采集温控器的数据,将串口485信号进行转换,通过TCP/IP协议传送给无线路由器,同时接收路由器发送的信号,将其转换之后,发送给对应的温控器。采集器根据国家标准可以控制32个点。
4、无线路由器
TP-LINK . TEND 等无线路由器, 用于构建无线网络,进行数据的发送与接收。
5、控制终端
基于 andoid/ios 系统下的智能手机或平板电脑 。
二、软件模块
软件模块既是远程控制的软件部分。软件在操作界面上简洁易懂,适合各个年龄段的家庭成员,也可根据客户的特殊要求订做界面。以下为软件界面图,后期还会持续改进。

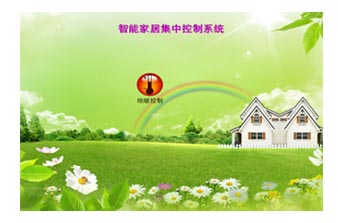

进入控制的主界面。

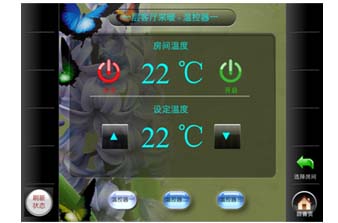

普通控制界面

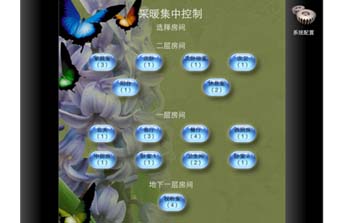

房间控制界面


根据平面图特殊订做界面



声明:以上信息请勿转载,违者必究!
