油港化工码头燃料油管闸阀伴热工程方案(请勿转载)
项目名称：油港化工码头燃料油管闸阀伴热工程方案
货物名称：管道阀门电伴热系统
设计单位：安邦电气集团有限公司
一、技术规范
欢迎使用安邦电气集团有限公司生产的MI铠装电伴热带（加热电缆）产品，我公司一直致力于对热补偿产品的开发、研制、生产，因此积累了丰富的专业知识和经验。利用其对电伴热技术的深知卓见，为客户解决了许多生产上的问题。欢迎您联系我们，我们将竭诚为您提供最为恰当的热补偿系统方案。
我公司温控电伴热带拥有九项专利，是国家“九五”重点攻关计划项目，技术水平国内领先，部分技术水平国际领先，已在国内众多重点工程中得到应用。
1、总则
1.1 本规范书适用于贵公司电伴热带工程条件、性能、安装、调试及售后服务方面的技术要求、管道工程、还包括电伴热带的使用。
1.2本规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。我方保证提供符合规范书要求和现行中国或国际通用标准的优质产品。
1.3我方提供的产品是全新的和先进的，有在电伴热工程中应用或供货的业绩，或类似条件下的应用业绩。
1.4在签订合同之后三日内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，我方遵守这个要求，但具体款项内容由供需双方共同商定。
1.5本规范书所使用的标准，如遇到与需方所执行的标准不一致时，按较高的标准执行，但不低于最新中国国家标准。如果本规范书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，我方及时书面通知需方进行解决。
1.6采用规范与标准
设备所设计的产品标准、规范；工程标准、规范；验收标准、规范必须完全满足所有中华人民共和国的相关条例及规范，包括（但不限于此）：
《管道和设备保温、防结露及电伴热》 03S401规范
《电气装置安装工程施工及验收规范》
《1KV及以下配线工程施工及验收规范》 GB50170-92
《盘柜及二次回路结线施工及验收规范》 GB60171-20
《伴热带线路施工及验收规范》 GB50168-92
《电工电子产品基本环境试验规程》 GB2423
《电子测量仪器电磁兼容性试验规范》 总则GB6833.1
《电子测量仪器电磁兼容性试验规范》 GB6833
《国际电工委员会标准》 IEC-800
电气部分按国家现行的有关标准和规范执行。所有与设计、制造、使用本次采购设备有关的国际标准、国家标准、行业标准、地方标准及规定。
2、电伴热带介绍
设备电伴热带主要由MI铠装电伴热带、电气附件、安装附件、配电控制柜组成。
2.1工作原理
MI 矿物绝缘加热电缆概述： 该电缆是由金属线芯(发热体)、线芯周围紧密的环绕着矿物质氧化镁(绝缘层)及经过多次拉制过的金属管(通常是铜、钢或是不锈钢等)构成。 由于上述结构使产品具有如下特性：① 因矿物绝缘加热电缆全部由不燃烧的无机物组成，所以产品防火、阻燃，且不会产生有毒气体，因电缆有可靠的金属管密封且接地良好，特别适合各种防爆场所。
② 因氧化镁绝缘材料在温度高达 2000 多度时仍能保持稳定不变。因此电缆本身的使用温度极限就是组成线芯及金属外护套层所承受的最高温度。
③ 产品的绝缘层氧化镁是一种无机物质，线芯和外护套都由金属构成所以从根本上解决了老化问题，大大的延长了电缆的使用寿命。在规定的条件下使用寿命可达数十年。
④ 产品采用不同外套管能耐油类、溶剂及大多数酸类的侵蚀。具有良好化学稳定性。
⑤ 机械性能好，因其结构坚固，可耐扭绞、挤压、弯曲、拉、磨擦及一般的粗重搬运。
⑥ 因该电缆的发热方式属一种串联的电阻型电热元件，因此发热均匀，全长温差极小。
⑦ 发热功率大，一般为30～80W/m以上，该电缆不会像蒸汽加热管线那样因蒸汽停止供应而发生冻结的危险，需要时打开电源即可，不需经常维护。
⑧ 耐低温，在低温下施工不脆断，易于冬季施工和维修。
（1）主要品种：
① MIC-Ⅰ 01～03 ② MIC-Ⅱ 01～14 ③ MIC-Ⅲ 01～14 ④ MIC-IV 01～15 ⑤ MIC-V 11～14

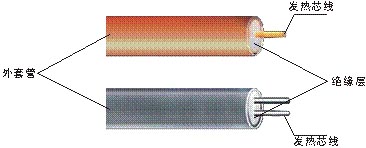

（2）结构图
1.外套管为不锈钢
2.矿物绝缘层（MgO、Al2O3）
3.发热芯线为导电加热材料
4、技术数据表
MI矿物绝缘电伴热带技术参数:
序号
技术参数
MI/30W-320/220V-NPT3/4
1
最高维持温度 （℃）
180±5
2
最高承受温度 （℃）
600
3
30
4
220
5
适用场所 （℃）
-40~50
6
母线材质
电热合金丝
7
母线规格
0.32 mm
8
绝缘层材料
聚烃烯材料 氧化镁粉
9
绝缘层厚度 mm
0.65mm±0.02 mm
10
护套层
不锈钢套管
