下面就用电伴热液化石油气体管道举例计算：

①计算参数

a.气源状况

气源种类：液化石油气混空气，液化石油气的体积分数为40%

气源露点：-13℃

气体密度：1.84kg/m3[3]

b.外界环境

室外极端最低温度：-34℃

c.管道

管道外径：76mm

管道长度：80m

管道保温层外径：136mm

②保温

管道保温材料选用聚氨酯发泡，参照热力管道保温经验值，保温层厚度选30mm。

Ф=Ф1+Ф2=qmcp(t2-t1)+Klq    (1)

Ф1——燃气升温的耗热量，W

qm——燃气的质量流量，kg/s

cp——燃气的比定压热容，J/(kg·K)

t2——燃气的终端温度，℃

t1——燃气的始端温度，℃

K——补偿系数，一般取1.3～1.5

忽略管道的导热热阻、燃气与管道内表面对流换热的热阻，得到公式(2)[4]。

式中tf——管内燃气的温度，℃

ta——周围空气的温度，℃

A——保温材料的热导率，W/(m·K)

D1——管道保温层外径，m

D0——管道外径，m

α1——保温层表面与周围空气间的表面传热系数，W/(m2·K)

当仅维持燃气和管道温度不变时，只需计算管道的单位长度散热量q。本工程中tf=5℃，ta=-34℃，D1=0.136m，D0=0.076m，λ=0.033W/(m·K)，α1=28W/(m2·K)，l=80m，根据公式(1)和(2)得q=13.5W/m，Ф=1404W。

    本工程中P=1652W。

式中d——缠绕螺距，m

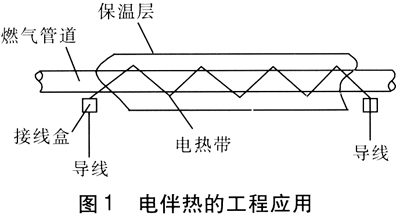

④外管保护

为了防止管道保温及伴热遭到破坏，管道保温层外加铝皮或铁皮保护。
